壓片機上裝配的零部件有上百多途種，對于機器結構來說，旋轉式
壓片機的相對單沖

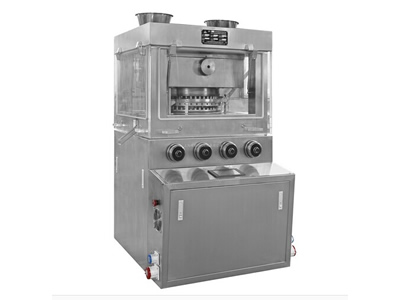

壓片機來說較為復雜。下面以小型旋轉式
壓片機為例，來介紹一下旋轉式
壓片機零部件與機器結構。
壓片機機器轉臺結構
機器轉臺是壓片機工作的主要運行部件。有上、下軸承組件、主軸、轉臺等主要零部件構成。主軸支撐在軸承上，由蝸輪副傳動，花鍵連接，傳動主軸，使轉臺旋轉工作。
壓片機軌道機器結構
軌道有上軌道和下軌道組成的圓柱凸輪和平面凸輪，是上、下沖桿運動的軌跡。上軌道由上沖上行軌、上沖下行軌、上沖上平行軌、上沖下平行軌、壓下路軌等多塊軌道組成。它們分別緊固在上軌道盤上。下軌道由下沖上行軌、下沖下行軌和充填軌組成。它們分別安裝在下軌道座上。
充填調節部件
充填調節部件用于調節片劑重量。充填調節機構裝置在主體的內部，在主體的平面上可觀察到月形的充填軌，它由螺旋的作用而上升或下降來控制充填量，轉動圓盤調節時，順時針充填量減少，反之加大。
片厚與壓片機壓力調節部件
通過調節下壓輪上下，來調節片厚（壓力）。下壓輪裝在主體的槽內，它套在偏心軸上，外端連接在手輪上，當外部手輪調節時，偏心軸帶動壓輪上升和下降，即調節片厚（壓力），借以控制片劑的厚度和硬度，上壓輪上下調節也可作為調節裝置，但在一般情況下不調。
壓片機加料裝置
該裝置是由加料斗、調節螺釘、加料器等部分組成。加料器為月形柵式加料器，它安裝在轉臺上。壓片機加料器與轉臺工作面間隙及料斗的高度根據顆粒的流動性進行調節。
傳動裝置
壓片機的傳動部分是由電動機、同步帶輪及蝸輪減速箱、試車手輪等組成。電動機安裝在底板的電機座上，電機啟動后，通過一對同步皮帶將動力傳遞到減速蝸輪副上。電動轉速是通過交流變頻無級調速來調節的。打開兩側或后門，可直接觀察并接觸帶這些零部件。
罩殼部件
壓片機的外殼為全封閉，符合GMP要求。上半部分有四扇視窗圍成，便于清掃和維修。下半部分有不銹鋼門封閉，在一般情況下是鎖緊關閉的，只有在維修和安裝沖模時才打開此門。機器的正面安裝一操作臺。壓片室與機器傳動部分由不銹鋼圍罩隔開，保證壓片室清潔及保護傳動零部件免受粉末污染、腐蝕。
