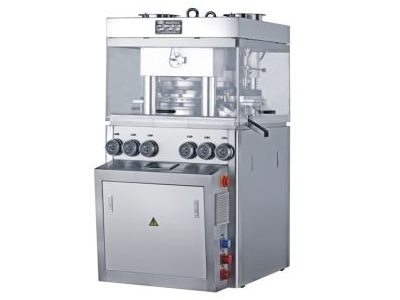

高速
壓片機沖模裝法
1、 沖模裝置前,首先要拆下前面的防塵板、料斗、加粉器、半圓罩等零件,并將轉盤的工作面、模孔和安裝的沖模逐件擦干凈,做好準備工作,依照以下步驟進行安裝。
（1）、中模裝置：將轉盤上的中模固緊螺釘逐件旋出與轉盤外圓平,勿使中模裝入與螺釘?shù)念^部碰著,中模裝置甚緊,放置時要平,可用銅棒由上沖孔穿入,用手錘輕輕打入,中模進入模孔后,其平面不可高出轉臺平面為合格,然后將螺釘固緊之。
（2）、上沖裝置：應將上軌導盤的缺口處嵌舌扳上,沖桿的尾部涂些植物油,逐件插入孔內,用大拇指和食指旋轉沖桿,檢驗頭部進入中模上下及轉動靈活,須無硬擦現象為合格,肺部裝妥后將嵌舌扳下。
（3）、下沖裝置： 拉開主體上的小門,由主體圓孔裝上,裝法與上沖同,裝妥后必須將圓片蓋平。
（4）、沖模全套裝畢后,將拆下的零件按原位置裝好,用手繼續轉動試車手輪,使轉盤旋轉1-2轉,觀察上下沖進入中模孔在曲線軌導上行動,必須靈活無碰和硬擦現象,開動電動機,使空車運轉2-3分鐘,平穩正常即可投入生產。
