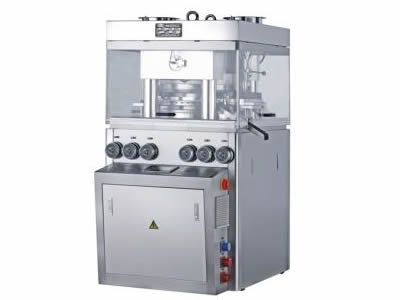

旋轉式多沖
壓片機的工作原理，為說明壓片過程中各沖頭所處的位置，圖中將圓柱形機器的一個壓片全過程展成了平面形式。圖10—24為加料器的工作原理示意圖。
工作時，圓盤繞軸旋轉，帶動上沖和下沖分別沿著上沖圓形凸輪軌道和下沖圓形凸輪軌道運動，同時中模也作同步轉動。根據沖模所處的工作狀態，可將工作區沿圓周方向劃分為填充區、壓片區和出片區。
在填充區，加料器向模孔境入過量的物料。當下沖運行至片重調節器上方時，調節器的上部凸輪使下沖上升至適當位置，將過量的顆粒推出。推出的顆粒被刮料板刮離模孔，并在進入下一填充區時被利用。通過片重調節器可調節下沖的上升高度，從而可調節模孔容積，進而達到調節片重的目的。
在壓片區，上沖在上壓輪的作用下進入模孔，下沖在下壓輪的作用下上升。在上、下沖的聯合作用下，模孔內的顆粒被擠壓成片。
在出片區，上、下沖都開始上升，壓成的片塊被下沖頂山模孔，隨后被刮片板刮離圓盤并沿導槽滑入接受器。隨后下沖下降，沖模在轉盤的帶動下，進入下一填充區，開始下一次操作循環。通過出片調節器可將下沖的頂出高度調整至與中模上部相平或略高的位置。
