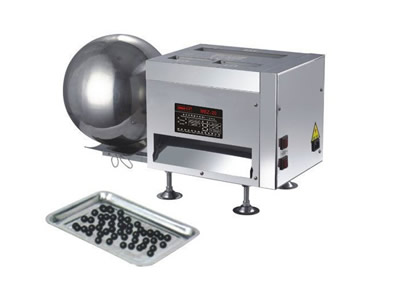

小型制丸機簡介：
小型制丸機可生產蜜丸、濃縮丸、水蜜丸、水丸、丸狀食品，還可以包衣和烘干。使制成的藥丸均勻美觀。特別適用于小型藥廠、大中型藥廠試制室、中醫藥研究所、醫院、私人診所、中藥店、名貴滋補品現場加工銷售點、整機采用不銹鋼制作，符合GMP標準。且體積小，耗能低，效率高，噪音小，無污染，操作簡單，安全可靠，本機采用220V照明電，取電極為方便。
小型制丸機技術參數：
1、功能范圍：可生產蜜丸、濃縮丸、水蜜丸、水丸、包衣、烘干及丸狀食品等。
2、制丸規格：Φ4mm、Φ6mm、Φ8mm（可選兩種規格）。
3、生產能力：2-7kg/h（以Φ6mm為準）。
4、電機輸出功率：電壓：220V、50HZ；主機功率：0.18KW、電加熱功率：1KW，電機轉速：1440轉/分，工作轉速：50轉/分。
5、適用范圍：適用于小型藥廠、大中型藥廠試制室、中藥研究所、中藥物科研單位、醫院、私人診所、中藥店（房）、滋補品銷售柜臺現場加工及食品廠丸狀食品開發等單位。
6、外型尺寸：550×330×250mm。
7、機器重量：35kg。
8、結構：本機由擠條器、制丸滾軸、水丸包衣器、全齒輪變速電機、電加熱等部件組成。
9、技術特點：
（1）一機多用，拆洗方便簡單；（2）體積小；（3）重量輕；（4）性能穩定；（5）操作簡單；（6）清洗方便；（7）省電安全；（8）噪音低；（9）造型美觀；（10）與藥物接觸的部分及外殼全部采用不銹鋼，符合GMP標準。
一、小型制丸機使用說明
1、本機使用前，取下上蓋殼，齒輪箱蓋，必須在各油眼處滴加數滴無水分食用油，再用醫用酒精擦洗四根滾軸及與藥丸相接觸的部位，做消毒處理。
2、將上蓋殼，齒輪箱蓋重新安裝復位，接通電源，打開開關，空機轉動1-2分鐘。
3、將調配均勻的團狀藥料，取適量投入擠壓器中，進行出條，然后將藥條逐根橫放在制丸槽中直接搓制成丸。
4、包衣：待藥丸制成后，可放在水丸包衣器中，包成白色、紅色等外衣。
5、烘干方法：藥丸制成后，將藥丸進入水丸包衣器進行電加熱亦可進行烘干，也可用電吹風的熱風烘干，也可直接在陽光下曬干。
6、拋光方法：將藥丸放在水丸包衣器中，連續翻滾，滾動時間越長，表面越光滑。
二、小型制丸機用戶須知
1、本機適用于環境溫度為-5℃至40℃，相對濕度小于90%。周圍無導電塵埃和腐蝕金屬氣體，安放在通風、清潔的位置。
2、操作時，工作臺面應無其它無關物品。制丸機安放在穩妥的臺面上，在確認電源電壓的情況下，電源處應靠近臺面，電源插座要有可靠的接地線，嚴禁用力拉拔電源線，以防止人為翻倒，摔壞制丸機和其它事故發生。
3、本機使用后，拆下內六角螺絲，以滾軸為界分上、下兩部分打開，取下四根滾軸，用醫用酒精擦洗干凈后，再安裝復位。
4、在用醫用酒精擦洗，調換制丸滾軸時，必須切斷總電源，拔出電源插頭，以避免人身事故。
5、制丸機在開機使用中，嚴禁用手和毛刷或其它工具接觸制丸滾軸，以免扎傷手指，嚴禁在無上蓋殼，齒輪箱蓋的保護下，通電加工制丸，以免發生不必要的人身事故。
6、如遇電源線損壞（如裸線外露等），必須使用專用電源線。到當地辦事處維修部購買更換。如遇開關或插座失靈，必須停止使用，嚴禁變更線路繼續使用，應及時更換同規格的開頭或插座，以免發生機械、人身事故。
7、本機配套的粉碎設備可選用本廠的LH-08B流水式中藥粉碎機或XFB-400克至500克搖擺式中藥粉碎機。
8、水丸包衣器在不使用時，可直接拆洗。向順時針方向旋轉，將其拔出即可。放在可靠、清潔的位置待使用，在水丸包衣器的外露部分應涂少量清潔的無水食用油，以防止產生浮銹。嚴禁直接用水清洗整機或電加熱器。本機不使用時，必須放置在干燥、清潔通風處。在電加熱器使用過程中，嚴禁與水接觸，以防止導電，造成電擊等人身事故。
三、小型制丸機配件
|
名 稱 |
規 格 |
配件數量 |
備 注 |
|
加 熱 板 |
80×105mm，1KW |
1 |
|
|
電 源 線 |
0.75mm²×1.8M |
1 |
|
|
1.5mm²×1.8M |
1 |
|
|
托 盤 |
27cm×20cm |
1 |
日用品 |
|
噴 水 器 |
0.5公斤 |
1 |
日用品 |
四、制丸機常見故障產生原因及排除方法
|
本機常見故障 |
產 生 原 因 |
排 除 方 法 |
|
必須切斷電源，才能進行以下操作 |
|
1、本機通電后，電機不運轉。 |
1、電源線接觸不良或電源插頭松動；2、開關接觸不良。 |
1、修復電源或調換同規格插頭；
2、修理或更換同規格開關。 |
|
2、本機制丸時，軸刀轉動或藥面粘槽。 |
出料擋扳松動，與軸刀zui底部產生距離，不能將藥丸從軸刀槽內刮落。 |
調整到出料板與軸刀槽的zui底部距離，（大約0.1mm左右）并將固定螺絲擰緊。 |
|
3、本機工作時，突然電機停止轉動。 |
1、電容斷路。
2、齒輪卡住。 |
檢查齒輪槽是否有雜物并做好清潔處理。 |
|
4、本機工作時，軸刀有輕微跳動。 |
壓緊塊螺釘松動 |
打開上蓋，將6只內六角螺釘均勻擰緊。 |
|
5、本機在運轉過程中，產生異常噪音。 |
1、軸刀與機體摩擦部位干燥、無油；2、各齒輪之間無油。 |
1、將數滴清潔食用油注入油眼處；
2、各齒輪槽涂少量黃油。 |
|
6、加熱器發熱失效。 |
1、插頭松動或電源線脫落； |
更換同規格插頭或修復電源插座； |
五、小型制丸機操作方法：
1、旋松調節螺釘1移動活動支腿2以使用鍋的大小。
2、將齒條3降至zui底位置，使壓頭接觸面板，鎖緊限位螺母4，避免壓面終結的超位。
3、使壓桿5處于圖示位置，轉動手柄6，使齒條3升至zui高位置。
4、使用面筒7至虛線位置，裝壓制物料。
5、壓制物料裝好后移回原位。
6、轉動手柄6，使齒條3降至被壓制的物料無間隙為止。
7、扶住手柄6，不使齒輪倒轉，上下搖動壓桿5就可壓制。
8、旋出件號8，即可清洗面筒與面板。
